1、產品概述

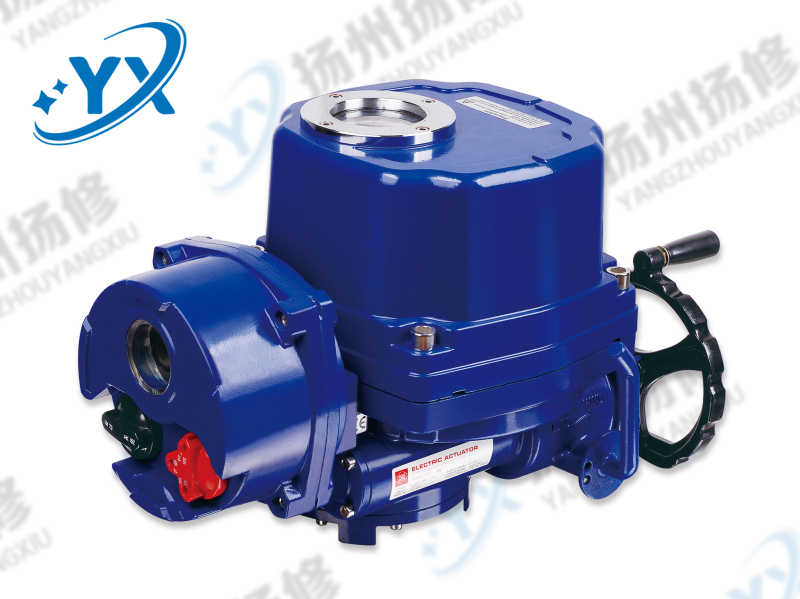

HQ系列電動執行器用于控制90°旋轉的閥門及其他同類產品，如蝶球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動。電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，輸出扭距達3000Nm。
2、性能特點
2.1殼體
殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末圖層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
2.2電機
全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
2.3手動結構
手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
2.4指示器
指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便
2.5干燥器
用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
2.6限位開關
機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
2.7扭距開關
（HQ-010除外）可提供過載保護，防止損壞電機。（出廠前已設定好，請用戶不要隨意更改設置）
2.8自鎖
精密的雙蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠部分穩定可靠，無需再加油。
2.9防脫螺栓
拆除外殼時，螺栓附在殼體上，不會脫落。
2.10安裝
底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。
2.11線路
控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出。
2.12智能模塊
采用集成度高，功耗很低的單片機與模擬電路混合的控制板，更采用全金屬外掛式安裝，使執行器電機熱源與控制板有效隔離，很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
2.13閥位數字顯示
執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
2.14相序自動調整
智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。
3、主要技術參數，標準件
3.1HQ系列角行程電動執行器技術參數
|
型號 |
輸出 扭 距 |
動作時間60/50HZ |
***大軸徑 |
電機 F級 |
額定電流（A）50HZ |
手輪轉數 |
重量 |
|||
|
單相 |
三相 |
|||||||||
|
Kg-m |
90° |
mm |
W |
110V |
220V |
380V |
440V |
N |
kg |
|
|
HQ-008 |
8 |
13/16 |
φ20 |
15 |
1.20 |
0.45 |
N/A |
N/A |
10 |
7.4 |
|
HQ-015 |
15 |
21/25 |
φ22 |
40 |
1.65 |
0.88 |
0.31 |
0.30 |
11 |
13 |
|
HQ-020 |
20 |
21/25 |
φ22 |
40 |
1.67 |
0.89 |
0.31 |
0.30 |
11 |
13 |
|
HQ-030 |
30 |
26/31 |
φ35 |
40 |
1.85 |
0.92 |
0.35 |
0.34 |
13.5 |
23 |
|
HQ-050 |
50 |
26/31 |
φ35 |
90 |
3.60 |
1.55 |
0.59 |
0.58 |
13.5 |
24 |
|
HQ-060 |
60 |
26/31 |
φ35 |
90 |
3.65 |
1.60 |
0.60 |
0.59 |
13.5 |
24 |
|
HQ-080 |
80 |
31/37 |
φ45 |
180 |
4.10 |
2.15 |
0.85 |
0.79 |
16.5 |
29 |
|
HQ-120 |
120 |
31/37 |
φ45 |
180 |
4.20 |
2.35 |
0.87 |
0.81 |
16.5 |
29 |
|
HQ-200 |
200 |
93/112 |
φ65 |
180 |
4.10 |
2.15 |
0.85 |
0.79 |
49.5 |
78 |
|
HQ-300 |
300 |
93/112 |
φ65 |
180 |
4.20 |
2.35 |
0.87 |
0.81 |
49.5 |
78 |
